CF系列低溫應變片
簡單介紹：
上海璞創科技有限公司主要致力于“CF系列低溫應變片 ”的銷售。多年的“CF系列低溫應變片 ”銷售的經驗，與各行業新老用戶建立了穩定的合作關系，我公司經營的產品名稱深受廣大用戶信賴。歡迎來電咨詢或前來選購
詳情介紹：
TML東京測器 CF系列低溫應變片
低溫應變片CF系列采用環氧樹脂基片，以及特殊合金敏感柵?？梢詮某氐降蜏胤€定測量。溫度補償范圍也在在主要范圍內。
被測物材料 |
金屬、陶瓷 |
基片 |
特殊塑料 |
|---|---|---|---|
使用溫度范圍 (°C) |
-269 ~ +80°C |
敏感柵 |
特殊合金箔 |
溫度補償范圍 (°C) |
-196 ~ +80°C |
應變極限 （室溫） |
1% （10000×10-6應變） |
主要適用粘合膠 |
EA-2A、CN、C-1 |
疲勞壽命 （室溫） |
1×106 （±1500×10-6應變） |
低溫用 單軸/2軸/3軸
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|

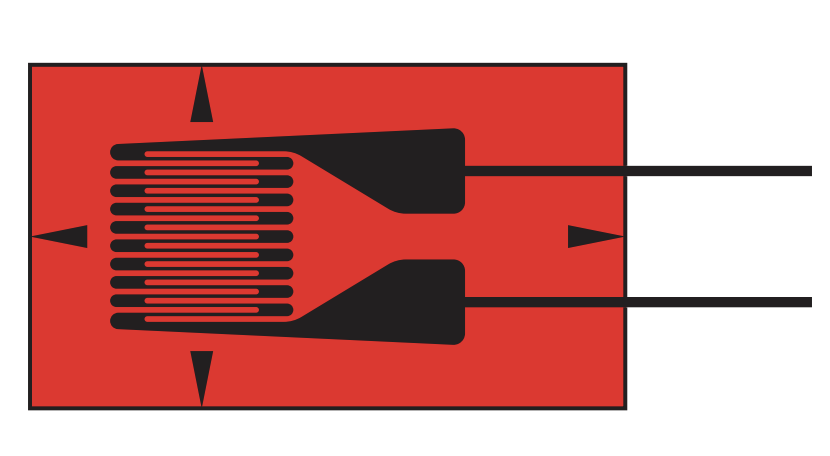

單軸 （G.F.約2.1）  |
CFLA-1-350-11 CFLA-1-350-17 CFLA-1-350-23 | 1 | 1.4 | 5.4 | 3.2 | 350 |
|
CFLA-3-350-11 CFLA-3-350-17 CFLA-3-350-23 | 3 | 1.7 | 8.8 | 3.5 | 350 | |
|
CFLA-6-350-11 CFLA-6-350-17 CFLA-6-350-23 | 6 | 2.2 | 12.5 | 4.3 | 350 | |
|
90° 雙軸應變花 平面型 （G.F.約2.1）  |
CFCA-1-350-11 CFCA-1-350-17 CFCA-1-350-23 | 1 | 1.3 | 7.2 | 7.2 | 350 |
|
CFCA-3-350-11 CFCA-3-350-17 CFCA-3-350-23 | 3 | 1.7 | 11.0 | 11.0 | 350 | |
|
45°/90° 3軸應變花 平面型 （G.F.約2.1）  |
CFRA-1-350-11 CFRA-1-350-17 CFRA-1-350-23 | 1 | 1.3 | 7.2 | 7.2 | 350 |
|
CFRA-3-350-11 CFRA-3-350-17 CFRA-3-350-23 | 3 | 1.7 | 11.0 | 11.0 | 350 |
每包裝有10片。
推薦使用帶專用導線的CF系列應變片（定制）
導線 |
使用溫度范圍 |
應變片（含導線）型號示例 |
導線顏色 |
|---|---|---|---|
3線絞合 FEP屏蔽線 |
-269 ~ +200°C | CFLA-1-350-11-6FA3LT-F |
紅綠藍 （7芯0.18mm直徑） |
| CFLA-1-350-11-6FB3LT-F |
紅綠藍 （單芯0.2mm直徑） | ||
3線絞合 PTFE屏蔽線 |
-269 ~ +260°C | CFLA-1-350-11-4FA3LT-F |
紅黑白 （7芯0.16mm直徑） |
| CFLA-1-350-11-4FB3LT-F |
紅黑白 （單芯0.2mm直徑） |
